用 途
萬能測長儀是一種用于**測量和相對測量的長度計量?jī)x器，應用了阿貝比較原理和采用高精密的測量系統，因而具有較高的測量精度。該儀器主要應用于金屬加工工業，特別是在機器制造、軸承制造、量具制造及精密工具制造和儀器制造等企業計量室和各級專業計量部門。

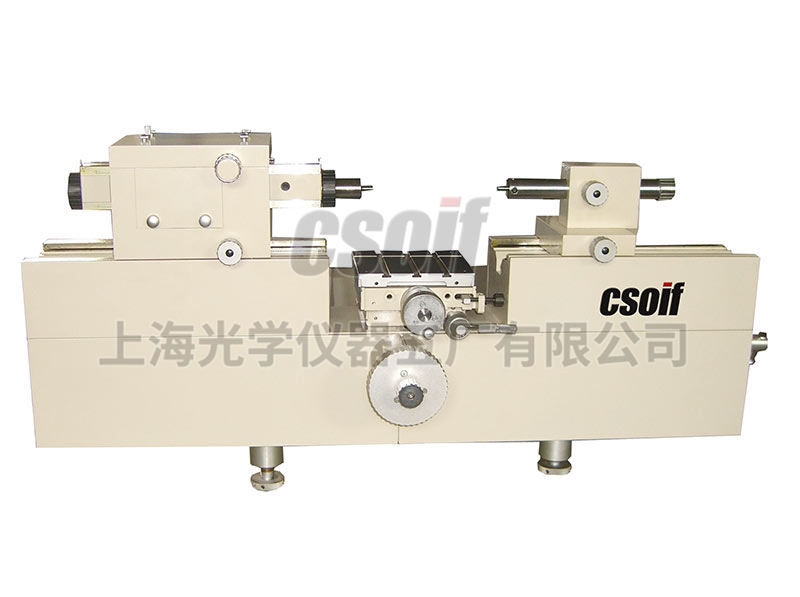

它與傳統的萬能測長儀不同的是：JDY-6數據處理型萬能測長儀采用光柵數顯技術，是光、機、電（算）一體化的高技術產品，大大提高了儀器的準確性和工作效率。又增加了多種附件。
主要測量對象有：
1. 軸、孔、塞規、環規、卡規、量棒、錐體、光滑圓柱形零件、較低等級的量塊、帶平行平面的零件等。
2. 內螺紋、外螺紋、螺紋環規、螺紋塞規的中徑。25mm以上千分尺、千分表、百分表、桿扛千分表、桿扛百分表、內徑表等
JDY-6型萬能測長儀配有數據處理系統，該系統包括：計算機和數據處理軟件、數顯硬卡，測量結果可打印機輸出。

規格參數：
1. 測量范圍
a. 外尺寸 **測量：0～100   相對測量：0～700
b. 內尺寸 使用小測鉤（最大伸入深度12，最大壁厚50）10～400，使用大測鉤（最大伸入深度50，最大壁厚85）30～430
2. 用電測裝置測量
a.用電測測鉤：1～60mm
b.用萬能測鉤：14～112mm
3. 螺紋測鉤
a.外螺紋中徑測量 最大：200mm 螺距：0.5～6mm
b.內螺紋中徑測量 使用小測鉤時（螺紋小徑從13～30）mm ，使用大測鉤時 [螺紋小徑從31起～（70-壁厚）×2] 螺距：1～6mm
4. 讀數方式及顯示當量： 數字顯示，顯示當量0.1μm 3.測量力（N）：0、1.5、2.5
5. 儀器示值變動性： a.外尺寸測量時 2δ≤0.3μm b.內尺寸測量時 2δ≤0.5μm
6. 儀器準確度：外尺寸**測量時， 儀器準確度≦： 0.5μm（20oC±0.2 oC情況下），內尺寸測量時， 儀器準確度≤： 1μm
7. 萬能工作臺：
a.安裝面積約160×160 mm2
b.高度調節范圍 （0～100）mm
c.橫向行程 25 mm
d.繞Y軸傾斜 ±3°e.工作臺轉動 ±4°

f.允許荷重 10㎏
8. 測帽內徑配合尺寸：Φ6H7
9. 測帽桿與測帽內徑配合的外徑尺寸：Φ6g6
10.儀器外形尺寸： 長×寬×高990×90×450
