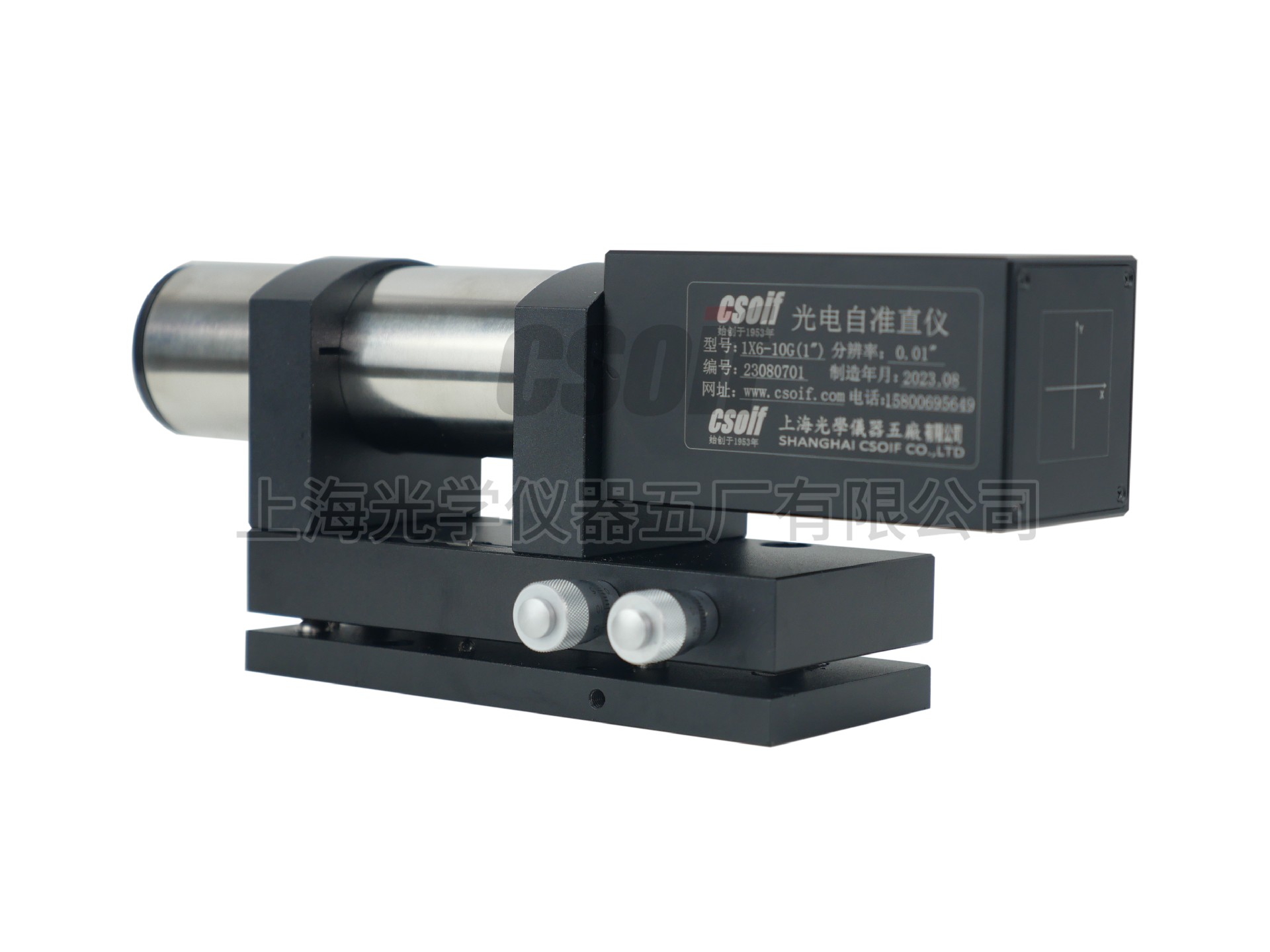

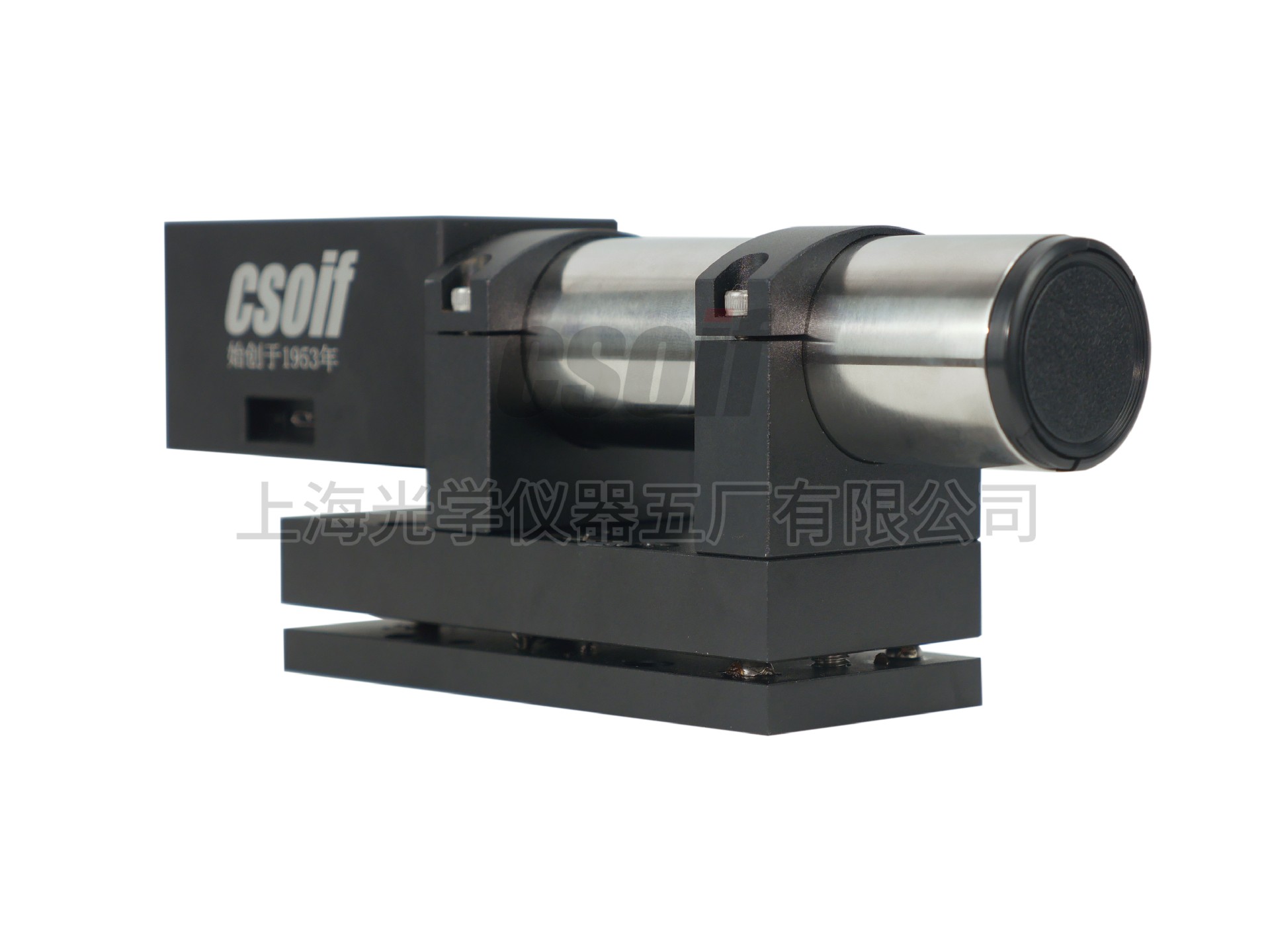

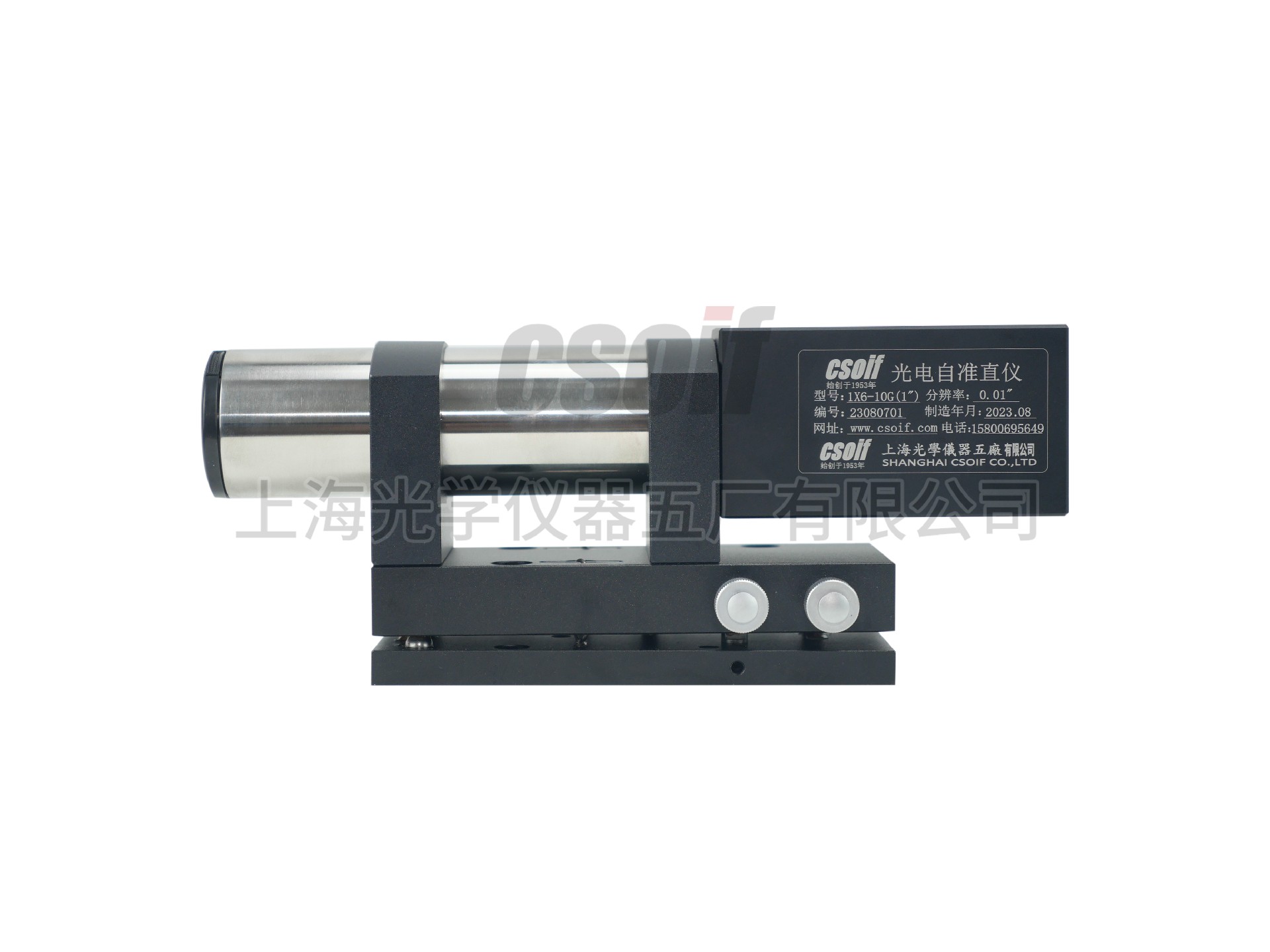

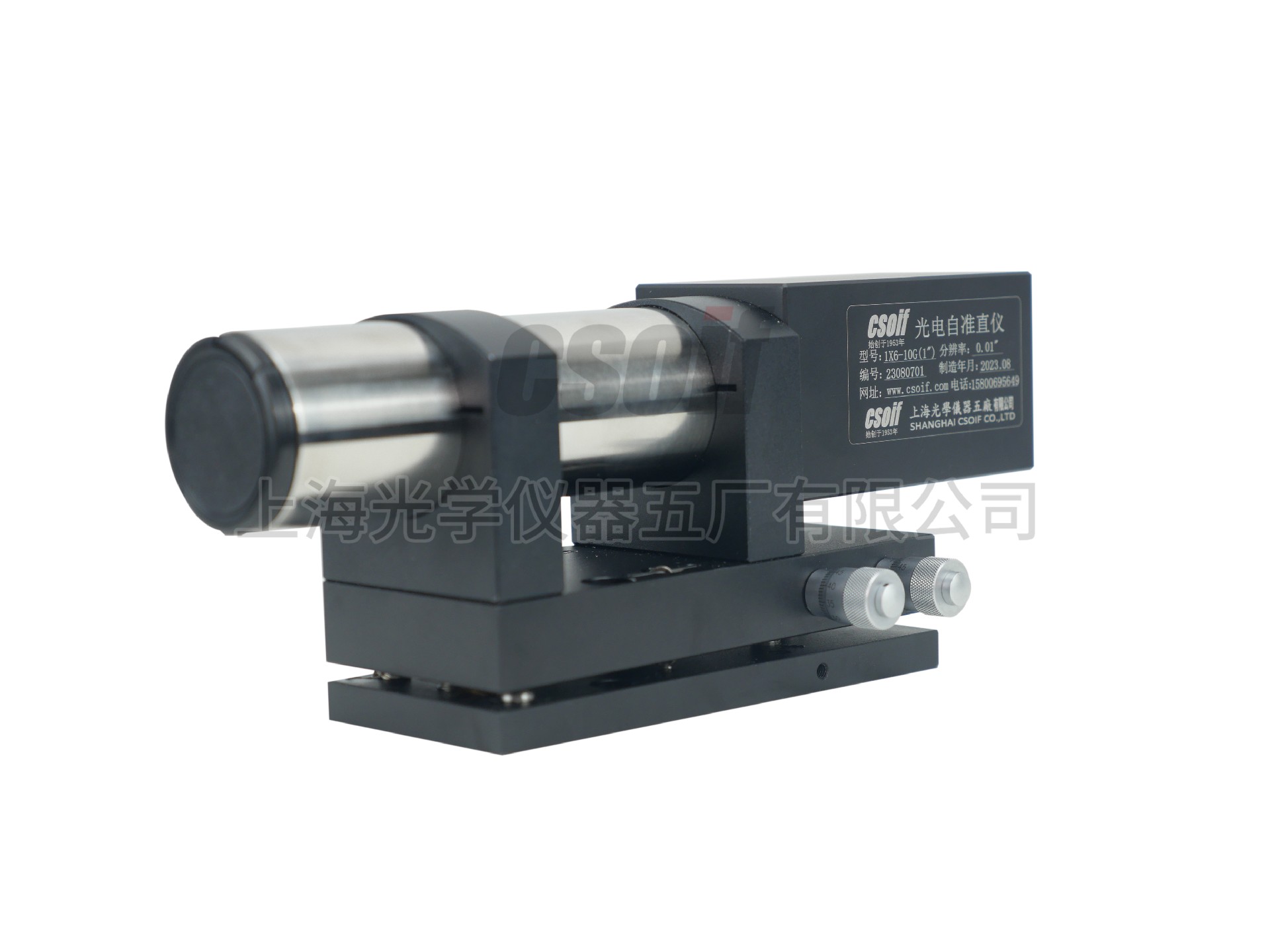

雙軸光電自準直儀1X6(0.5")系列

自準直儀是一種用于檢測平面反射鏡微小角度變化的光學測量儀器,從功能上理解,自準直儀是將準直儀(或平行光管)和準直望遠鏡結合為一體的一臺儀器。自準直儀通常由光源、分劃板、分光鏡、物鏡以及望遠接收部分構成,光學自準直儀的望遠接收部分由分劃板和目鏡組成,通過人眼觀測···

24小時咨詢熱線
400-660-9257

詳細介紹

自準直儀是一種用于檢測平面反射鏡微小角度變化的光學測量儀器,從功能上理解,自準直儀是將準直儀(或平行光管)和準直望遠鏡結合為一體的一臺儀器。自準直儀通常由光源、分劃板、分光鏡、物鏡以及望遠接收部分構成,光學自準直儀的望遠接收部分由分劃板和目鏡組成,通過人眼觀測并結合機械測微裝置完成測量,光電自準直儀的望遠接收部分則由光電傳感器完成接收和測量。


一、產品特點:

1.電腦USB供電,解決供電線束困擾

2.高靈敏度傳感器,結合該儀器的光路結構使得設備可測量最小反射面到φ3mm (未鍍反射膜K9玻璃)

3.高精度傳感器,分辨率達0.001″,且具有超大視場測量范圍

4.采用高穩定性冷光源,避免測量過程由于燈泡發熱帶來的誤差,采用便攜式模塊光源組,后續更換光源更方便

5.可實時看到多個反射像,便于找像,并支持多目標數據輸出(多目標數據輸出為選配配置)

6.具備相對測量及**測量兩種工作方式

7.X,Y兩軸角度同時測量,并實時轉換為兩個方向線性值,保存每個點數據實時更新直線度數據

8.配備測控軟件可實現無線測量,單人通過遙控控制即可完成測量

9.具有多種直線度評定方法(最小包容區域法、最小二乘法、兩端點連線法),可選擇從近到遠或從遠到近測量直線度

10.具有直線度測量拼接功能,突破設備測量距離限制,可測量無線長度直線度

11.測量結果可直接導出到外部文件(.csv格式),便于儲存及讀取

12.通訊接口可支持labview、C語言等


二、產品適用:

1、用于機械零部 件形位公差的測量;1.須滿足 GB/T 1958-2017《產品幾何技術規范    (GPS)幾何公差 檢測與驗證》、GB/T 17421.1- 1998《機床檢驗通則 第 1 部分 :在無負荷或精加 工條件下機床的幾何精度》對直線度、平面度、 垂直度、平行度的測試要求。

2、功能:測量直線度、平面度、垂直度、平行度

3、炮筒、圓滾等內外圓同軸度測量;

4、安裝自準直(自動角度調校);

5、光學(角度測量);

6、位置監測(角度);


三、主要技術參數:


型號1X6-10G(0.5")1X6-30G(0.5")
精度±100″±0.5″
±1000″±1″
測量軸數X/Y雙軸同時測量(可實時轉化為直線度)
視場角3800″×2800″5000″×3800″
顯示分辨率0.0001、0.001、0.01、0.1、1可調
重復性0.2″
焦距200mm300mm200mm
物鏡口徑38.1mm38.1mm50.8mm
最小反射面φ3mm(K9材質未鍍反射膜)
光源類型LED (中心波長 λ=630nm)
探測器高分辨率圖像傳感器
目鏡電子目鏡(可實時顯示多個像)
計算機接口USB3.0
測量頻響25Hz
測量控制電腦按鍵、準時間觸發測量、遙控測量
電源USB供電
單次測量距離≥10m≥10m≥30m
拼接測量距離
無限遠

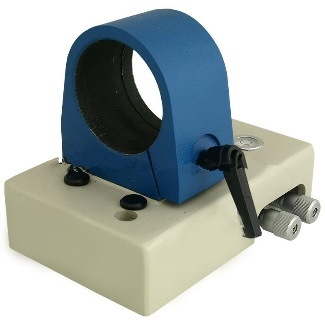

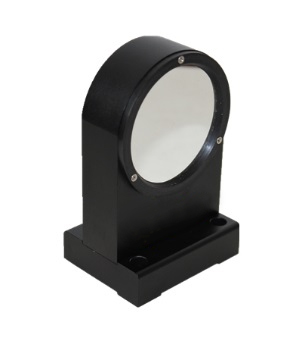

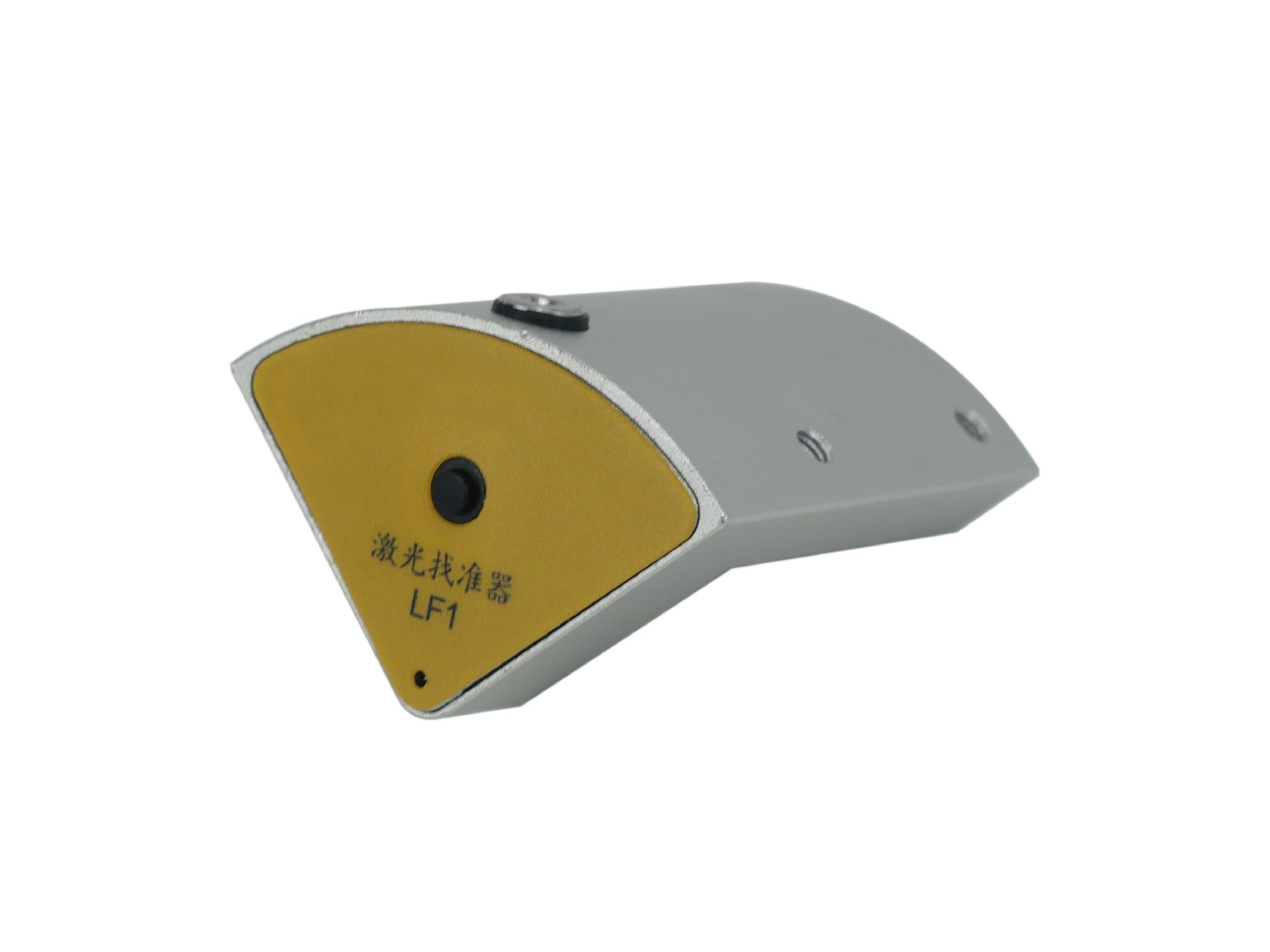

四、產品配置:
