簡介：三目倒置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的···
24小時咨詢熱線
400-660-9257
一、特點

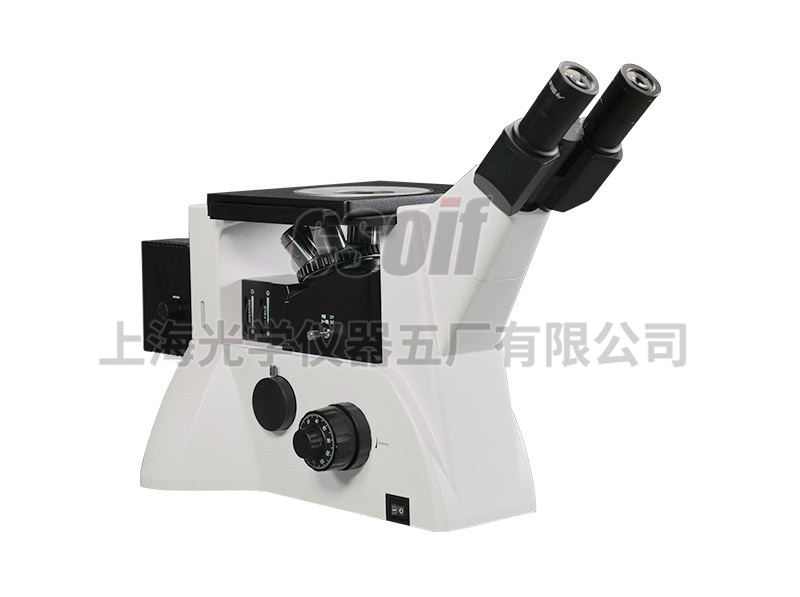

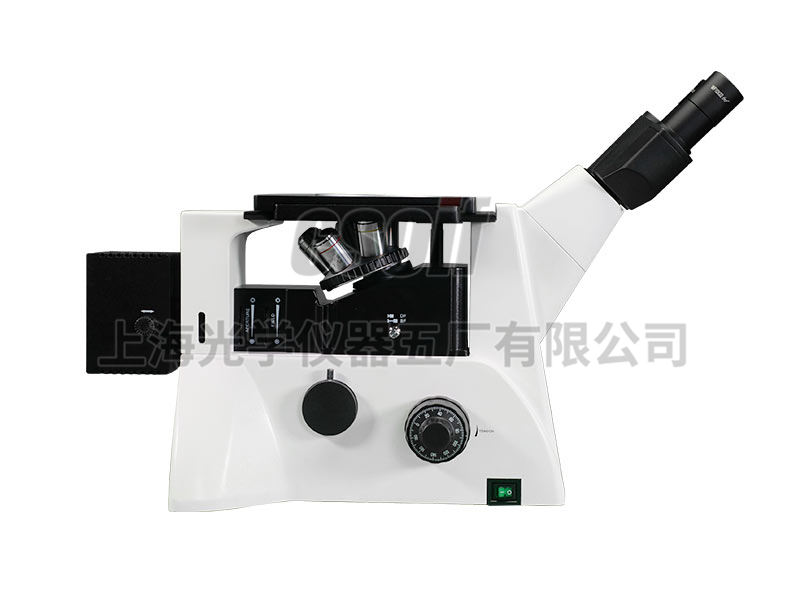

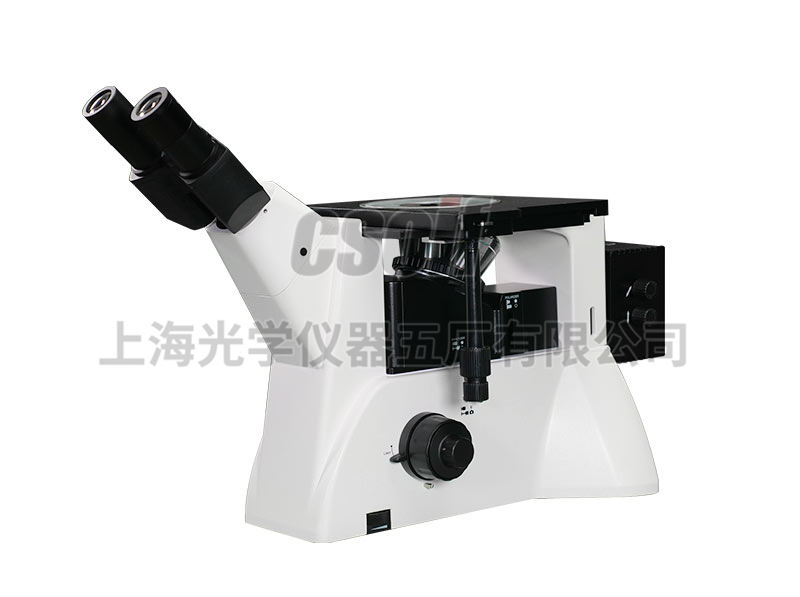

三目倒置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。
 | 觀察系統：鉸鏈式雙目觀察鏡筒，45°傾斜，操作時不需要長時間低頭或平視觀察，使操作者的頸與肩部得到有效釋放。平場廣角目鏡視場數可達Φ22mm，使目鏡觀察更為廣闊、舒適，可適配橡膠眼罩。 |

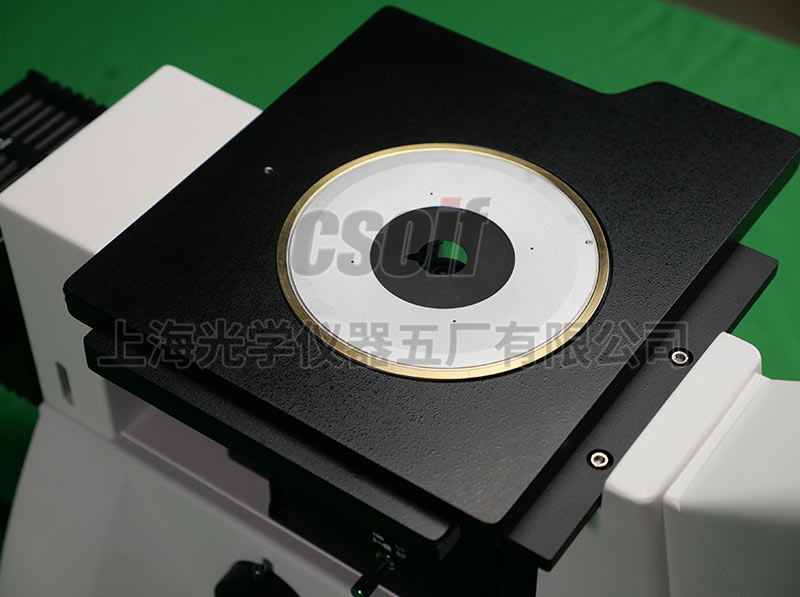

 | 機械載物臺：機械移動載物平臺，內置可旋轉圓形載物臺板，板中設置的異形觀察窗口適合于不同規格試樣的顯微觀察，在進行偏光觀察時可旋轉圓形載物臺板，以滿足偏光鏡檢的要求。 |
 | 照明系統：采用柯勒照明方式，孔徑光欄與視場光欄可通過撥盤進行孔徑大小調整，調節順暢舒適。選配的起偏器可360度調整偏振角，以觀察不同偏振狀態下的顯微圖像。可選配明暗視場照明器，快速升級產品系統功能。可選擇12V30W與12V50W鹵素燈照明。 |
 | 暗場觀察：配置高品質的明暗視場物鏡與暗視場照明裝置，對照明系統的有害光線進行有效消除，使暗視場的成像效果得到了明顯提高。 （4XC20BD適配） |
 | 攝影攝像觀察：后置式攝影攝像接口設計，使攝影攝像附件不再干擾目鏡觀察。采用100%通光，適用于低照度的顯微攝影攝像。 |

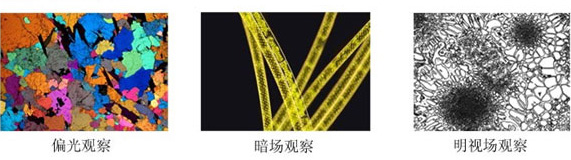

數碼攝影實拍效果圖：
二、技術規格
目鏡 | 大視野 WF10X(視場數Φ22mm) | |||

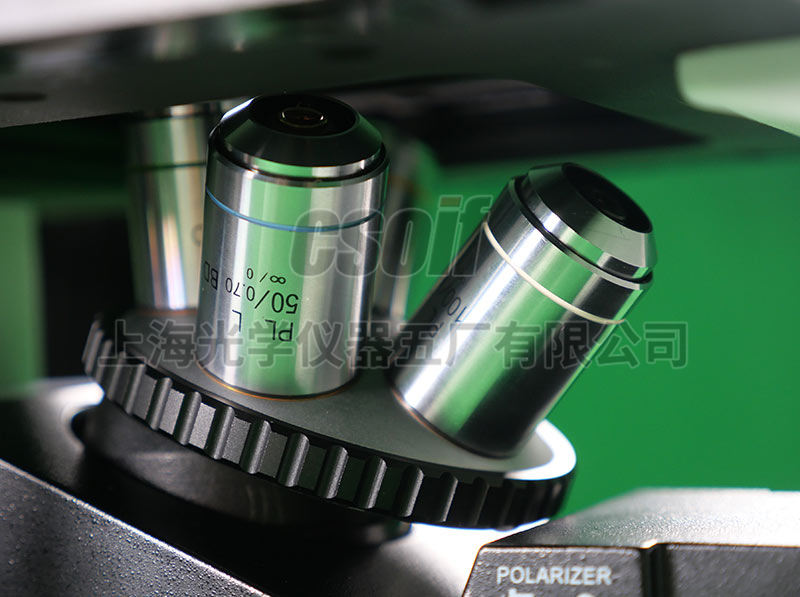

無限遠平場消色差物鏡 |
4XC20 | PL L10X/0.25 工作距離：5 mm | ||
PL L20X/0.40 工作距離：8.80 mm | ||||
PL L50X/0.70 工作距離：3.68 mm | ||||
PL L100X/0.85（干式） 工作距離：0.40 mm | ||||
4XC20BD | PL L5X/0.12 BD 工作距離：8.05 mm | |||
PL L10X/0.25 BD 工作距離：7.86mm | ||||
PL L20X/0.40 BD 工作距離：7.23mm | ||||
PL L50X/0.70 BD 工作距離：1.75mm | ||||
目鏡筒 | 45°傾斜,瞳距調節范圍53~75mm | |||
調焦機構 | 粗微動同軸調焦,帶鎖緊裝置，微動格值：2μm. | |||
轉換器 | 五孔(內向式滾珠內定位) | |||
載物臺 | 機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm. | |||
圓形可旋轉載物臺板尺寸：最大外徑Ф130mm，最小通光口徑小于Ф20mm. | ||||
照明系統 | 4XC20 | 6V30W鹵素燈，亮度可調6V30W | ||
4XC20BD | 12V50W鹵素燈，亮度可調12V50W | |||
內置視場光闌、孔徑光闌與拉板式起偏器 | ||||
配磨砂玻璃，黃、綠、藍濾色片 | ||||
選配件 | 目鏡 | 分劃目鏡10X（Φ22mm） | ||
物鏡 | 4XC20 |
明場物鏡 | ||
4XC20BD | 明/暗場物鏡 40X、60X、80X、100X | |||
CCD接頭 | 0.5X、1X | |||
數碼攝像頭 | USB輸出： 300/500/800/1000萬像素 | |||
