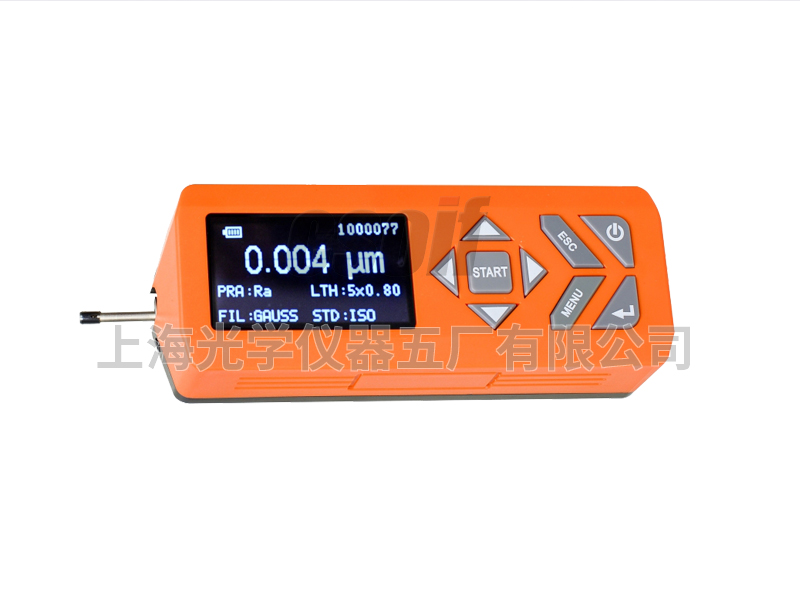

用途： 表面粗糙度測量儀適用于實驗室和生產現場，可測量多種機加工零件的表面粗糙度，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出測量結果和輪廓圖形。
24小時咨詢熱線
400-660-9257
一、用途
表面粗糙度測量儀適用于實驗室和生產現場，可測量多種機加工零件的表面粗糙度，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出測量結果和輪廓圖形。
二、特點
1、機電一體化設計，體積小，重量輕，使用方便；
2、高精度電感傳感器；
3、采用DSP芯片進行控制和數據處理，速度快，功耗低；
4、GAUSS濾波器；
5、128×64 點陣OLED液晶屏
6、內置鋰離子充電電池及充電控制電路，容量高、無記憶效應，連續工作時間大于20小時；
7、具有自動關機、記憶及各種信息；

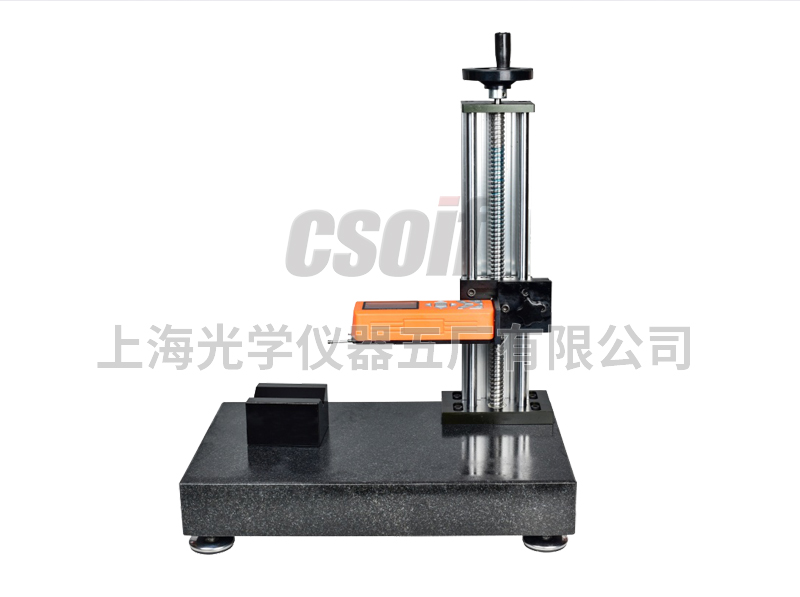

8、可選配曲面?zhèn)鞲衅鳌⑿】讉鞲衅鳌y量平臺、接長桿等附件
9、兼容ISO、DIN、ANSI、JIS多個**標準；
10、系統語言可中英文切換，開機默認中文系統
11、單位可按順序更改：工制→英制；默認值為工制。
三、技術參數
| 名稱 | 內容 | |||
測量 范圍 | Z軸（垂直） | 200μm | ||
| X軸（水平） | 15mm | |||
| 分辨率 | Z軸 （垂直） | 0．01μm/±20μm | ||
| 0．02μm/±40μm | ||||
| 0．04μm/±80μm | ||||
測量 項目 | 參數 | Ra、Rq、Rsm、Rsk、Rz、Rt、Rp、Rv、Rc、Rco | ||
| 標準 | ISO,ANSI,DIN,JIS | |||
| 圖形 | 支承率曲線，粗糙度輪廓，直接輪廓 | |||
| 濾波器 | GAUSS濾波器 | |||
| 取樣長度 | 0.25,0.8,2.5mm | |||
| 評定長度 | Ln= lr×n n=1~5 | |||
| 傳感器 | 測量原理 | 位移式差動電感式 | ||
| 觸針 | 天然金剛石，90錐角，5μm針尖半徑 | |||
| 測力 | <4mN | |||
| 導頭 | 硬質合金，滑行方向半徑45mm | |||
| 滑行速度 | lr=0.25, Vt=0.135mm/s | |||
| lr=0.8, Vt=0. 5mm/s | ||||
| lr=2. 5, Vt=1mm/s | ||||
| 返回 Vt=1mm/s | ||||
| 示值誤差 | 不大于±10% | |||
| 示值變動性 | 不大于6% | |||
| 電源 | 內置鋰離子充電電池，用DC5V,800mA充電器充電 | |||
| 外形尺寸 | 158x63.5x46mm | |||
| 重量 | 約300g | |||
| 工作環境 | 溫度：- 20℃ ~ 40℃ 濕度：< 90% RH | |||
| 儲存運輸環境 | 溫度：- 40℃ ~ 60℃ 濕度：< 90% RH | |||
測量范圍：
| 參數 | 顯示范圍 |
| Ra,Rq | 0.005μm ~ 16μm |
| Rz,R3z,Ry,Rt,Rp,Rm | 0.02μm ~ 160μm |
標準配置：
| SHT-180粗糙度儀主機 | 1臺 | 標配傳感器 | 1個 |
| 多刻線標準樣塊 | 1塊 | 可調支架 | 1個 |
| 電源適配器 | 1套 | 說明書 | 1個 |
| 合格證 | 1個 | 保修卡 | 1個 |
