產品簡介

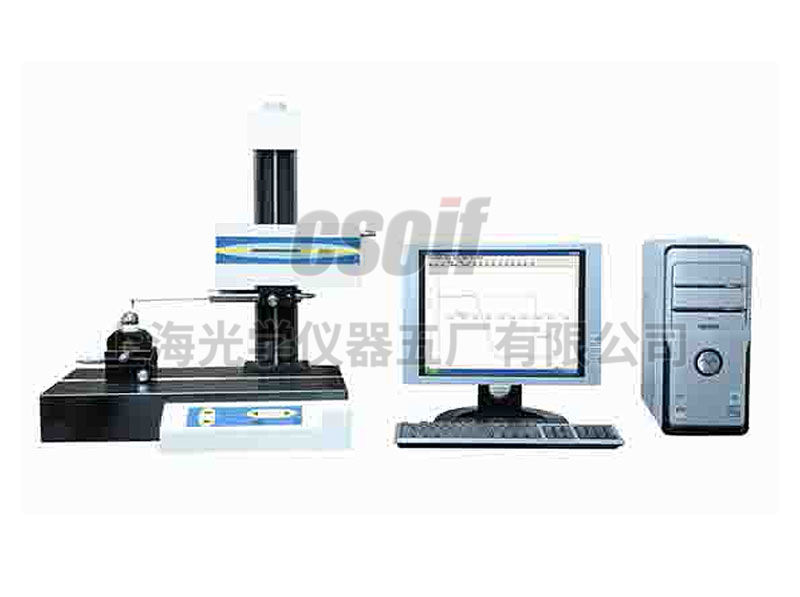

JB-5C輪廓粗糙度測試儀是二合為一的精密測量儀器，廣泛應用于機械加工、汽車、軸承、機床、摸具、精密五金、光學加工等行業。儀器驅動箱提供了行程為100、120、150毫米不同規格的高精度直線基準導軌，傳感器沿導軌作直線運動，位移量采用精密光柵位移傳感器進行數據采集。從而建立X坐標測量單位，在Z軸方向采用從10 mm至20mm兩種規格差動式電感傳感器，驅動箱可通過水平調節鈕作±10度的水平調整，并可分別通過控制箱的操作鍵或軟件界面進行水平和垂直方向的移動，對于采樣形狀可以任意按比例放大，儀器帶有電腦及專用測量軟件，在WINDOWS XP操作系統下的測量軟件操作直觀方便，功能豐富，精度高，穩定性好，并方便打印輸出和文件保存。
可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、角度處理，圓處理，點線處理，兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、槽深，槽寬，溝邊距，溝心距垂直距離、水平距離、臺階等形狀參數。
此款儀器已可同國外進口儀器性能相比，各方面指標已達到國際標準，儀器符合**標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998,以及國際標準ISO5436, ISO11562,ISO4287的要求。詳細指標見技術參數。
技術規格
| 型號 | JB-5C |
| 粗糙度測量： | |
| 測試參數 |
Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt, Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,RT4,rt5等，Rmr(Tp)曲線 |
| 粗糙度輪廓圖形放大倍率 | 10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自動 |
| 粗糙度測量范圍 | Ra 0.01 – 10 μm以上 |
| 取樣長度 | L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意設定 |
| 評定長度 | Ln:1L,2L,3L,4L,5L可任選Selectable |
| 儀器評定取樣 | 100000點 |
| 分辨率 | 0.001 μm |
| 示值誤差 | ±5 % |
| 測量重復性 | ±3 % |
| 測量工件最大高度 | 370mm |
| 傳感器可測 | 平面、斜面、內孔表面、外圓柱面、深槽表面，圓弧面，球面等各種零件的表面粗糙度 |
| 天然金剛石觸針 |
標準型,高度<12mm 小孔型5mm
觸針半徑：2μ |
| 驅動箱的滑行速度 | 2mm/sec |
| 驅動箱升降形式 | 自動升降Auto |
| 移動速度 | 0.5 mm/sec，1mm/sec |
| 線性區 | 垂向640 um |
| 臺階和Pt測量范圍 | 1mm |
| 軸向測量范圍 | 100mm |
| 輪廓圖形 | 直接輪廓，濾波輪廓 |
| 輪廓圖形的X、Y放大比 | 自動選定 |
| 濾波器 | ISO 2CR濾波器 |
| 小孔測量范圍 | ≥?5 mm |
| X-Y工作臺 |
旋轉角度±10° |
| 軸承內外圈尺寸 |
最大外徑350mm 厚度160mm 外圈最小孔徑15mm |
| 打印紙規格 | A4紙 |
| 輪廓測量： | |
| 測量范圍： | X：100mmZ：10mm |
| 形狀測量功能 | 要素：點、線、頂、谷、交點、接點、中線。分析：坐標差、距離、角度、半徑、輪廓度等。 |
| 傳感器量程： | 1mm(粗糙度)，10mm（輪廓） |
| 范圍與分辨率之比 | 65,536:1 |
| 形狀圖形放大倍率 | 1，2，3，4，5，10，20，50，100，120，150，200，250，300，350，400，450，500 |
| 半徑誤差 | 0.1%-1.0% |
| 軸向測量范圍 | 100mm |
| 采樣速度 | 0.5mm/秒，1mm/秒 |
| 移動速度 | 2mm/秒 |
| 上下左右移動范圍： | X：100mmZ:370mm |
| 觸針長度 | 18mm和6.5mm |
| 觸針針尖半徑 | 10μm |
| 觸針針尖角度 | 長針11度，短針30度 |
| 測力 | 0.01-0.02N |
| 選購件 | 可選測量工件最大高度：500mm |
| 儀器電源P | 220 VAC±10%, 50Hz |
| 大理石工作臺尺寸 | 700mm×400mm×100mm |
| 儀器毛重 | 160 Kg |
儀器標準配置清單
|
支柱及大理石底座1件 控制器 1件 驅動裝置 1件 傳感器 1件 X-Y工作臺 1套 角度調整工作臺1套 V型臺 1塊 平口夾具 1只 粗糙度標準型觸針1根 |
粗糙度小孔型觸針 1根 輪廓觸針(標準，小孔各2根)共4根 A/D轉換卡 1塊 信號線 1根 信號控制線 1根 粗糙度樣板 1塊 輪廓標準球 1套 測量軟件及備份光盤 1套 |
| 聯想商用電腦及惠普噴墨打印機1套 | |
