一．簡介
19JPC-V影像型萬能工具顯微鏡是本公司專業生產幾十年的經典計量檢測儀器。保留基礎款19JC萬工顯原有的所有性能，新增了影像測量系統。該系統用攝像機以及專用光學物鏡替代人眼瞄準，同時保留目鏡觀察，可對視頻圖像進行保存。運用電子放大后，可以大大提高萬工顯放大倍數，可方便地對小工件進行觀察和精密測量。
該系統借取于萬工顯的高精度導軌，可以實現真正意義上的高**度影像測量。

二．用途
19JPC-V影像型萬能工具顯微鏡是應用計算機輔助測量的新一代萬能工具顯微鏡，能解決各種復雜的測量問題。 傳統的萬工顯對于視場中不能直接觀測到的幾何元素，如圓心、中點、交點、中心線及其相互距離，夾角等等都很難進行測量， 而在19JPC-V儀器上均能迎刃而解。 該儀器采用精密光柵傳感器、PC系列微機和數據接口卡采集測量數據以及攝像系統，利用影像測量軟件對計算機二維圖像進行處理，顯示并打印測量結果。儀器操作方便。 儀器使用公制和英制兩種計量單位。計算精度分別達0.0001毫米和0.0001寸。 儀器可對工作臺滑座導軌的裝配誤差自動修正，進一步提高了測量精度。

三．儀器特點
19JPC-V影像型萬能工具顯微鏡是在19JPC微機型萬能工具顯微鏡的基礎上采用計算機圖像處理技術對測量數據進行處理。影像測量軟件中具有十字線瞄準系統，當十字線遇到被測目標時會閃爍與變色從而實現**瞄準。該儀器是機械、電子制造業、計量測試所廣泛使用的一種多用途計量儀器。可以用來測量量程內的任何零件的尺寸、形狀、角度和位置。同時具有電腦及數顯箱二套讀數系統。
典型測量對象：
測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀。
測量外螺紋（螺紋塞規、絲桿和蝸桿等）的中徑、小徑、螺距、牙型半角。
測量齒輪滾刀的導程、齒形和牙型角。
測量電路板、鉆?；蚩装迳系目椎奈恢?，鍵槽的對稱度等形位誤差。
主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰。
儀器采用光電數顯及圖像技術，以精密光柵尺作為測量元件。采用先進計算機技術，將光柵數顯系統采集的長度信號實時輸入計算機，有專用二維測量軟件和影像測量軟件根據用戶需求進行數據和圖像處理，并打印出結果或圖形，準確，高效。
主顯微鏡可左右偏擺，用于對螺旋零件進行測量。
以非接觸測量為基本方法，透、反射照明，可檢驗幾何形狀復雜的零件。
附件齊全，使用面廣。

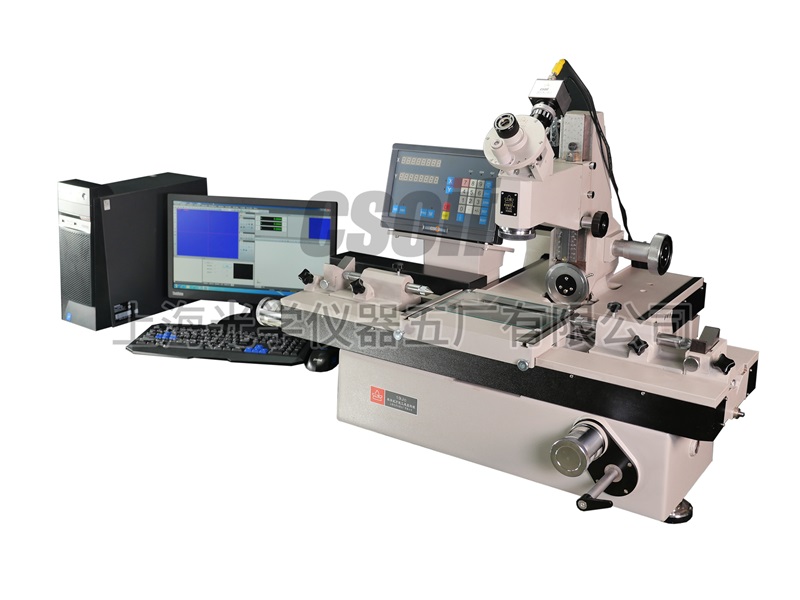

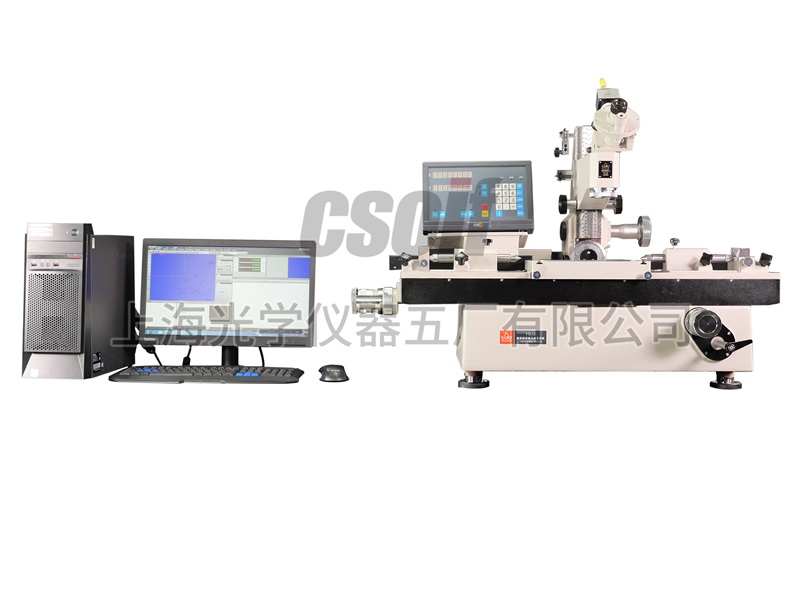

四．儀器成套性

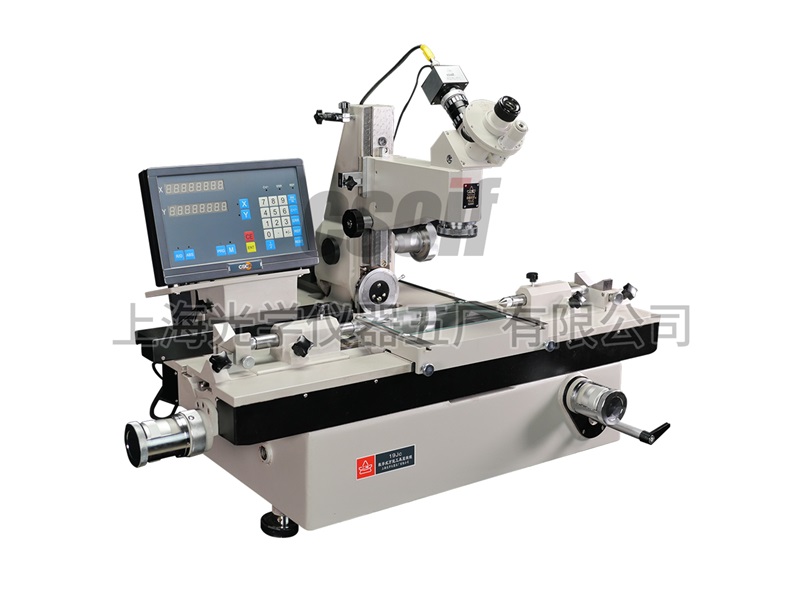

1．主機：數字式萬能工具顯微鏡19JC
2．影像二維測量軟件
3．影像測量組件（攝像頭、圖像捕捉卡）

4  .品牌商用臺式電腦

五．影像二維測量軟件：
主要功能
（1）基本測量功能：采用WINDOWS界面，所有操作均由鼠標控制，可以進行點、線、圓、弧、角、直線度、 圓度、齒輪、螺紋、凸輪等測量。
（2）計算功能：測量過程結束后，工件輪廓圖顯示在計算機屏幕上，各種計算求值全部由鼠標完成。
（3）圖形編輯功能：可以對工件輪廓圖進行修改，產生新的輪廓圖。
（4）打印功能：所有測量結果、計算結果以及工件輪廓均以文件形式保存在計算機中，可隨時調用、編輯和打印。
（5）CAD接口：通過CAD接口可以調用AUTOCAD，充分利用AUTOCAD的功能。
它是專門為萬能工具顯微鏡和測量顯微鏡開發的計算機二維圖像處理系統。該系統運用計算機影像處理技術，將計算機與光學儀器有機地結合成一體，使測量過程更加方便、直觀，是智能化測量的有效工具。
軟件中具有十字線瞄準系統，當十字線遇到被測目標時會閃爍與變色從而實現**瞄準。
軟件采用WINDOWS界面，通過工件在軟件中形成的影像以十字線瞄點，可進行點、線、園、弧、直線度、園度、螺紋等的測量。測量過程結束后，工件輪廓圖顯示在計算機屏幕上，各種計算求值全部由鼠標完成。測量數據可用系統打印機打印輸出，圖形文件還可以轉換成CAD能打開的文件格式加以編輯。

六．萬能工具顯微鏡主要技術規格：

2．瞄準顯微鏡光學參數

3．影像測量組件光學物鏡：

4．儀器精度
溫度要求 ⑴工作室的溫度應為20±2 ℃； ⑵ 工作室的溫度變化每小時≤0.5 ℃； ⑶ 被測件和儀器的溫度差≤0.5 ℃
在滿足所規定溫度要求的條件下，儀器有如下保證：
①X 、Y 坐標 用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度：（1 + L / 100）μm 式中L = 測量長度 單位：㎜，儀器的分劃尺按修正表進行修正時：X向不大于0.0035㎜，Y向不大于0.0025
② 測角目鏡 測量角度的最大不準確度： 不大于1′
③ 雙像目鏡 合像的不穩定性： 不大于0.0005㎜，合像的不正確度： 不大于 0.001㎜
④ 光學分度頭 最大不準確度： 不大于30"
⑤ 光學定位器 測量的不穩定性： 不大于0.001㎜，測量的不準確度： 不大于0.0015㎜

5．儀器重量、外形尺寸
主機凈重： 約250㎏
主機外形尺寸：（X × Y × Z）：980 ×1020 ×640
