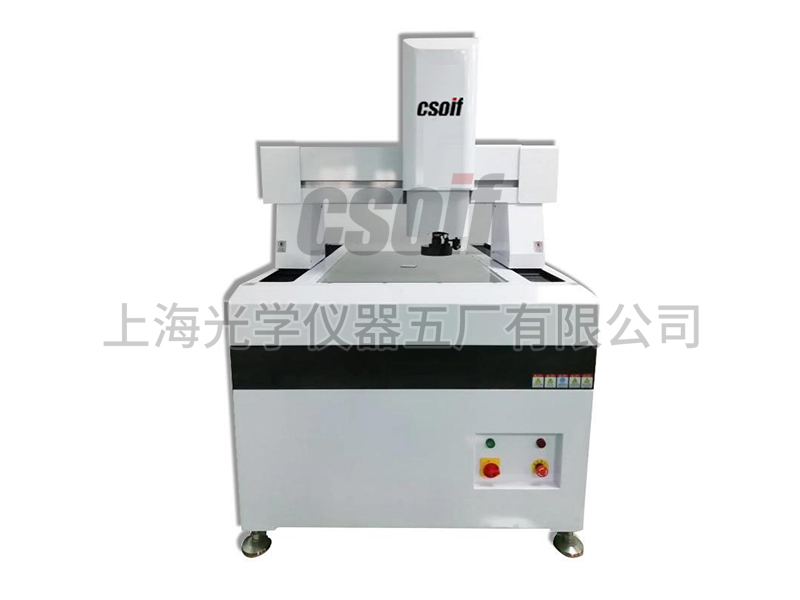

龍門系列全自動影像測量儀采用天然大理石平板底座工作臺、懸臂式機構、鈑金頭蓋。設備精度穩定、環境實應性強、整機儀器堅固不易變形，人性化操作機構設計、結實簡潔大方、測量軟件功能強大而且操作簡單。
24小時咨詢熱線
400-660-9257
一、用途與特點
龍門系列全自動影像測量儀采用天然大理石平板底座工作臺、懸臂式機構、鈑金頭蓋。設備精度穩定、環境實應性強、整機儀器堅固不易變形，人性化操作機構設計、結實簡潔大方、測量軟件功能強大而且操作簡單。
可適用于各種較大型、加工精度要求高的精密金屬沖壓板材、塑料、絲印網板、亞克力板、LCP膠片、PCB板、LCDTFT、玻璃蓋板、TP、超大型液晶顯示器邊框等等尺寸精度檢測，且適用于逆向工程平面研發、設計、繪圖編輯、實驗檢驗室等所需二維、三維檢測等輔助測量行業。也適用于品種多、尺寸復雜、精度要求較高、其效果更加方便快捷，提高檢測測量效率。
影像功能處理優點有：自動去除毛邊、毛刺功能、自動生成測量報表、檢測結果統計并可連接打印機等功能，適應行業范圍廣。
二、規格參數
型號 | OV653 | OV 652 | OV 872 | OV 2015 | OV 2512 | |
工作臺 | 玻璃臺面/大理石臺面（mm） | 670×620 | 763×567 | 918×768 | 2650×1510 | 2606×1248 |
承重（kg） | 30 | 30 | 30 | 30 | 30 | |
行程 | X軸（mm） | 500 | 500 | 700 | 1500 | 1200 |
Y軸（mm） | 600 | 600 | 800 | 2000 | 2500 | |
Z軸（mm） | 300 | 200 | 200 | 300 | 200 | |
影像及測量系統 | 分辨率（μm） | 1/0.2（選配） | ||||
儀器精度（μm） | （3+L/200） | |||||
影像系統（CCD） | 康斯德數碼相機 | |||||
變焦物鏡（×） | 高精密自動變倍鏡頭程序控制 | |||||
視屏總倍率約（×） | 30/18 ~ 200/120X | |||||
光源 | LED 程控分區光源（選配同軸光源） | |||||
工作距離（mm） | 96 | |||||
外形尺寸約（mm） | 1420×1300×1850 | 1500×1050×1850 | 1650×1250×1850 | 2800×1950×1850 | 3300×1780×1800 | |
重量約（kg） | 1500 | 1300 | 1800 | 8000 | 8000 | |
電源 | 200V AC 50HZ | |||||
三、技術參數
儀器材質 | 00級大理石底座、立柱 |
表面照明 | 3環8區多角度程控燈源 |
輪廓照明 | 可程LED超亮圓形冷光源 |
導軌 | 上銀直線導軌 |
絲桿 | TBI滾珠絲桿 |
電機控制系統 | 日本松下電機 |
分辨率 | 0.0002mm |
光柵尺 | 貼片光柵尺 |
CCD攝像機 | 康斯德數碼相機 |
目 鏡 | 1X |
物 鏡 | 0．7X～4.5X進口POMEAS高分辨光學連續變倍精密工業鏡頭 |
光學放大倍率 | 30X～200X |
電源供應器 | 電壓AC 220V 50/60Hz |
溫濕度 | 溫度23±5℃ 濕度45%-75% |
電腦 | 專用電腦 |
電腦桌 | 專用電腦桌 |
四、儀器軟件功能介紹
1. 尺寸測量：角度、直徑、半徑、點到線的距離、兩點間的距離、兩圓偏心距、圓心距、圓心到邊的距離、R角等。
2. 形位公差：測量工件的真圓度、真直度。
3. 標注功能：能像CAD一樣完整的標注所有尺寸。
4．繪圖：多點畫線、多點畫圓，計算機自動捕捉，從而提高精度，減少人為誤差，修改功能讓您的繪圖隨心所欲。
5. 逆向工程：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖。
6. 拍照功能：可將實時影像保存為JPEG格式，亦可將帶繪圖尺寸的實時影像保存為JPEG格式。
7. R角功能：獨特的取圓弧R角方式，減少人為誤差。
8. 客戶坐標：可在實時影像中實際工件自行設定坐標原點及X軸方向，無需擺正，即可測量工件上任何線性尺寸，標注坐標位置。
9. 資料統計：您將測量之數據輸出進行分析。
10．鳥瞰圖：可觀察已繪出的工件圖形，具有類似CAD的放大縮小功能，并能在全圖中進行尺寸標注，與影像中的標注同步。
11．自動捕捉圖形線條的各節點：可以自動捕捉線的起點、中點、端點，兩線交點圓心等節點。
12．NURBS曲線：可根據產品外形的不規則曲線畫出樣條曲線。
